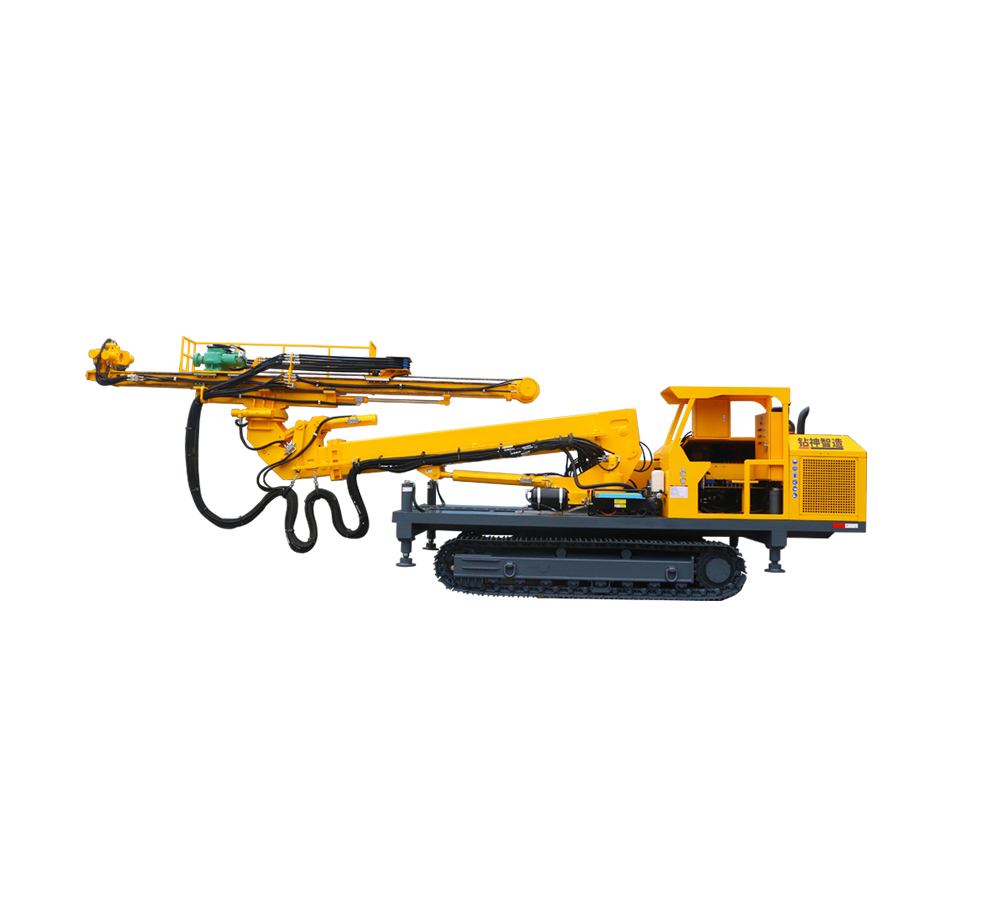

ZMLH08高舉臂錨固鉆機
分享
ZMLH08高舉臂鉆機，滿足隧道支護、隧道周邊及側壁的扇狀錨固、隧道內的超前地質預報、隧道內掏槽孔、巖石取芯、巖土層連續鉆進取樣等施工。作業機構采用全液壓驅動，錨固動力頭、取芯動力頭、鑿巖動力頭可更換，實現掘進超前探測孔，水平取芯作業，整機采用發動機提供行走動力。
13800000000
特點介紹
特點
1.水平舉高9.2米，垂直高度11米，結構緊湊、重心低、工作穩定等特點；
2.采用比例閥以及變量柱塞泵，帶有負載反饋系統，具有功率保護和壓力切斷的功能在有效適應各執行部件總流量需求的3.情況下實現復合動作，實現不同工況下的功率最佳匹配，最大限度實現節能；
4.動力頭行程為4米，可以根據錨桿孔和掘進孔深度來調整推進梁長度；
5.鉆進能力強、適用范圍廣、 維修方便、 鉆進效率高；
6.優選國內名牌零部件，使整機性能穩定可靠、使用壽命長；
2.采用比例閥以及變量柱塞泵，帶有負載反饋系統，具有功率保護和壓力切斷的功能在有效適應各執行部件總流量需求的3.情況下實現復合動作，實現不同工況下的功率最佳匹配，最大限度實現節能；
4.動力頭行程為4米，可以根據錨桿孔和掘進孔深度來調整推進梁長度；
5.鉆進能力強、適用范圍廣、 維修方便、 鉆進效率高；
6.優選國內名牌零部件，使整機性能穩定可靠、使用壽命長；
7.電氣系統采用有線/無線遙控系統，供施工人員選擇安全的操作地點；
| 參數Parameter | ZMLH08 |
|---|---|
| 整機外形尺寸（長x寬x高） | 10430*2440*2960mm |
| 主電機功率/ | 55kw |
| 液壓油箱容量 | 350L |
| 總重 | 15000kg |
| 水平回/轉° | +40°, -40° |
| 推進器俯/仰° | 俯 147°,仰 8° |
| 推進器補償 | 1000mm |
| 柴油機功率 | 100/73.5HP/kW |
| 接近角/去離角° | 接近角 22°, 離去角 20° |
| 行走速度 | 低速 1.5km/h, 高速 2.2km/h |
| 爬坡度° | 25° |
| 燃油箱容積 | 170L |
| 流量 | 350L/min |
| 工作氣壓 | 0.6-0.8MPa |
| 流量 | 30L/min |
| 工作水壓 | 0.2-0.8MPa |
| 電機總功率 | 62（55+3+4）kw |
| 供電電壓 | 380V |
| 蓄電池 | 2 x 12/80V/Ah |
| 行車照明燈 | 24V |
| 電氣系統 | 24V |
| 鑿巖機型號 | RD18 |
| 鑿孔直徑 | φ43-φ76 |
| 鉆桿長度 | 4306mm |
| 鉆孔深度 | 4000mm |
| 鉆孔速度 | 0.8-2 |
| 動力頭輸出轉數 | 45-55rpm |
| 動力頭輸出最大扭矩 | 6000N.m |
| 補償行程 | 1000mm |
| 動力頭最大提升力 | ≤40kN |
| 動力頭最大進給力 | 15-20kN |
| 動力頭最大行程 | 4000mm |
| 鉆桿規格 | Φ76*1500/2000/3000 |
| 鉆孔直徑 | φ90-φ130mm |
| 破碎方式 | 沖擊回轉式 |
| 配用沖擊器 | CIR , DHD |
| 耗氣量 | 9-22（外接氣源）m3/min |
