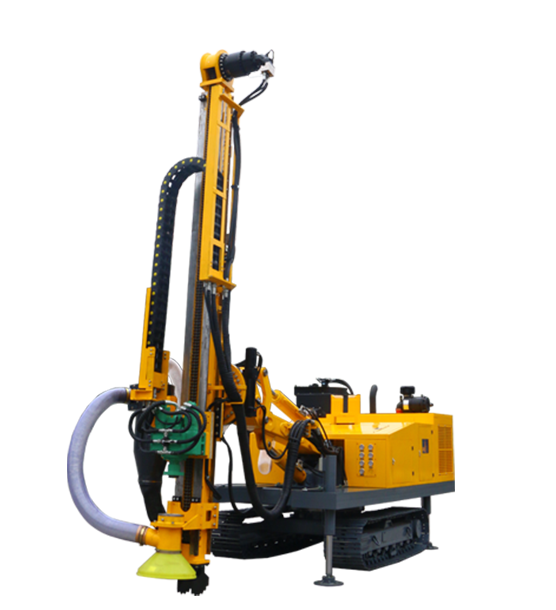

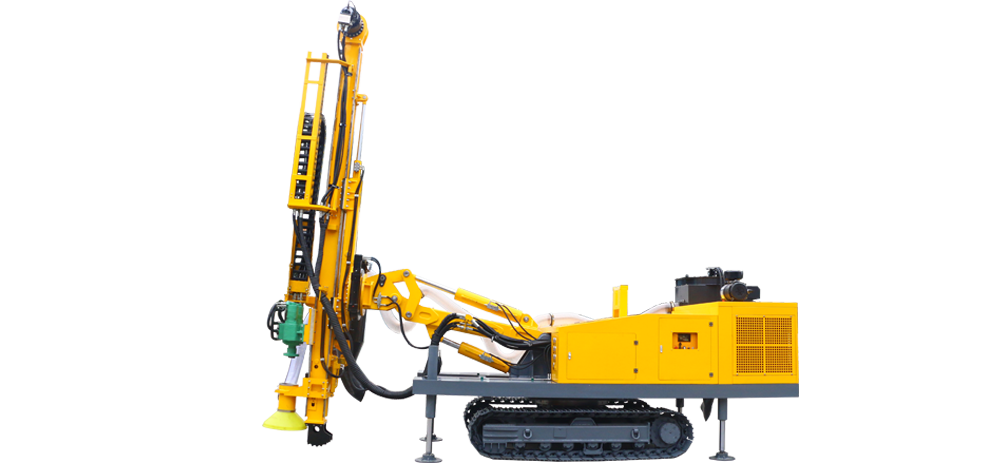

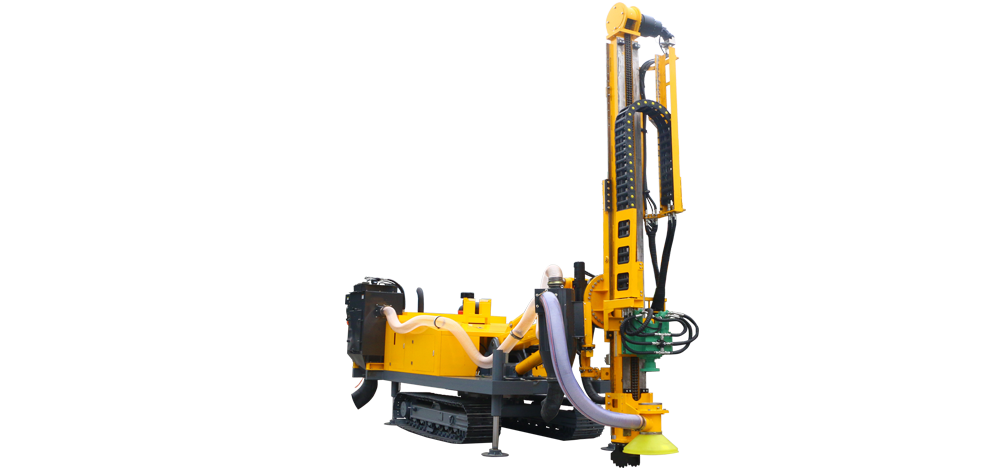

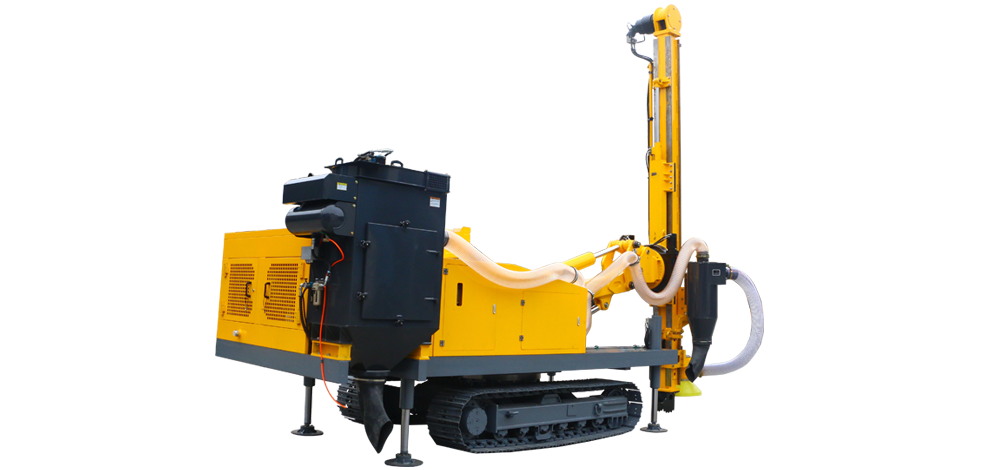

ZML161多功能履帶鉆機
分享
鉆機配有中心回轉轉盤，適合多工位鉆孔施工。水平舉高4M，柴油機驅動，具備干式除塵方式降塵，可以適應野外施工環境。采用柱塞變量泵、負載反饋系統，具備功率保護和壓力切斷功能。具備施工角度顯示，以保證鉆孔垂直度；整機全液壓控制系統，具備遙控功能，操作方便可靠
13800000000
特點介紹
特點
1.適用多種鉆進工藝方法，如潛孔跟管鉆進、水鉆套管跟進、回轉沖擊跟進、螺旋鉆施工，能有效解決松散覆蓋地層、卵石層、破碎等地層成孔困難的問題；
2.采用先導閥以及變量柱塞泵，帶有負載反饋系統，具有功率保護和壓力切斷的功能，在有效適應各執行部件總流量需求的情況下， 實現不同工況下的功率最佳匹配，最大限度實現節能；
3.水平舉高3.5米，底盤以上可進行360度旋轉，桅桿可進行360度旋轉，帶有兩個液壓支腿，施工時更平穩更安全；
4.動力頭行程為4米，可以安裝1到3米鉆桿，動力頭有兩個檔位，可進行高低轉速切換；
5.選配夾持器，可拆卸鉆桿，節約勞動力成本；
6.選配風水聯動裝置，達到降塵效果，形成一個好的作業環境；
7.優選國內外名牌零部件，使整機性能穩定可靠、使用壽命長。
2.采用先導閥以及變量柱塞泵，帶有負載反饋系統，具有功率保護和壓力切斷的功能，在有效適應各執行部件總流量需求的情況下， 實現不同工況下的功率最佳匹配，最大限度實現節能；
3.水平舉高3.5米，底盤以上可進行360度旋轉，桅桿可進行360度旋轉，帶有兩個液壓支腿，施工時更平穩更安全；
4.動力頭行程為4米，可以安裝1到3米鉆桿，動力頭有兩個檔位，可進行高低轉速切換；
5.選配夾持器，可拆卸鉆桿，節約勞動力成本；
6.選配風水聯動裝置，達到降塵效果，形成一個好的作業環境；
7.優選國內外名牌零部件，使整機性能穩定可靠、使用壽命長。
8.鉆進能力強，適用范圍廣，給進行程長，鉆孔速度快，處理事故易，鉆進效率高。
| 參數Parameter | ZML161 |
|---|---|
| 整機尺寸（長*寬*高）/Overall dimensions (L * W * H) | 7100*2450*2900mm |
| 控制方式/ Control mode | 遙控 + 手柄/ Remote control + handle |
| 液壓系統額定壓力/ Hydraulic system rated pressure | 25MPa |
| 水平最大舉升高度/ Horizontal maximum lifting height | 4100mm |
| 整機重量/Overall weight | 10500kg |
| 鉆臂/Drilling arm | |
| 數量/ Number | 1 |
| 結構形式/ Structural form | 油缸 + 回轉減速機/ Cylinder + rotary reducer |
| 桅桿旋轉角度/ Mast rotation angle | ±180° |
| 桅桿/ Mast | |
| 數量 | 1 |
| 推進類型/ Propulsion type | 馬達減速機 + 鏈條/ Motor reducer + chain |
| 推進梁總長/ Propulsive beam length | 6320mm |
| 推進行程/ Advance stroke | 3390mm |
| 最大推進力/ Maximum propulsion force | 85kN |
| 最大提升力/ Maximum lifting force | 85kN |
| 適用鉆桿規格/ Applicable drill pipe specification | Φ76-89×1500-3000mm |
| 補償行程/ Compensation stoke | 1000mm |
| 底盤/Chassis | |
| 配置/ Configuration | 履帶式/ Caterpillar type |
| 行走速度/Walking speed | 低速/Low speed ≥1.2 Km/h, 高速/ High speed ≥2 Km/h |
| 爬坡能力/Climbing ability | ≤36% |
| 平臺回轉角度/ Platfrom turning angle | 360° |
| 離地間隙/Minimum ground clearance | ≥ 270mm |
| 最大離去角/ Maximum departure angle | 25° |
| 接地比壓/ Ground specific voltage | 0.04 |
| 發動機生產廠家/ Engine manufacturer | 玉柴/ Yucai |
| 發動機功率/ Engine power | 73.5kW |
| 發動機廢氣排放標準/ Engine type | 渦輪增壓、國Ⅲ/ Turbocharged |
| 燃油箱容積/ Fuel tank volume | 200L |
| 鉆孔液壓系統/ Drilling hydraulic system | |
| 液壓控制方式/ Hydraulic control mode | 電液多路閥控制/ Electro-hydraulic multiway valve control |
| 液壓油箱容積/ Hydraulic tank volume | 455L |
| 回油精度/ Oil return accuracy | 10μm |
| 工作機構/ Working mechanism | |
| 鉆孔直徑/ Drilling hole diameter | 90~300mm |
| 破碎方式/ Crushing method | 沖擊回轉式/ Impact rotary |
| 動力頭輸出轉速/ Power head output speed | 35~70rpm |
| 動力頭輸出最大扭矩/ Power head output maximum torque | 6000N.m |
| 鉆機控制系統/ Control system | |
| 鉆機系統控制類型/ Control system model | 電液多路閥控制/ Electro-hydraulic multiway valve control |
| 控制面板類型/ Control panel type | 手柄式 + 遙控/ Handle + remote control |
| 電子系統供電類型/ Electronic system power supply type | 24VDC |
